二位五通電磁閥常見問題和原理介紹

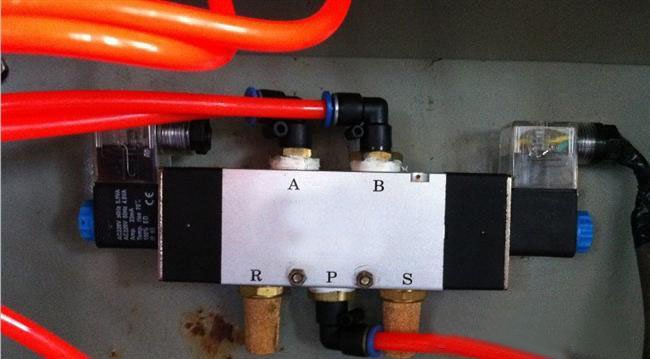

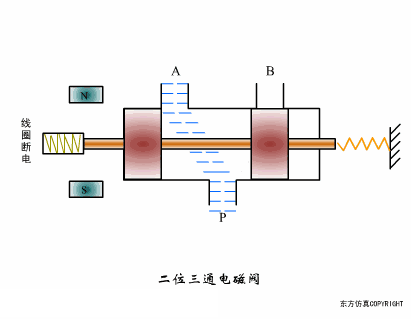

五通是有五個通道通氣，其中1個P與氣源連接，兩個A/B與雙作用氣缸的外部氣室的進出氣口連接（與氣動閥等連接），兩個（R、S）與內部氣室的進出氣口接連（排氣作用）,圖示的兩位五通電磁閥為雙電控(即雙線圈)，出去的AB與一個氣動閥的氣缸連接，氣缸上部通氣是開閥時作用，氣缸下部是關閥是作用。
線圈電壓等級一般采用DC24V、AC220V等?？拷麬的線圈帶電，氣路－－-P－－A就通了，A出去的管道上就有氣了；同理靠近B的電磁線圈帶電，PB也通了。R,S是2個排氣孔，圖上看到的銅色的是消音器。
我們做控制設計就是控制這個電磁線圈的得電失電了，需要注意的是氣路和閥門限位的聯鎖關系不能搞錯，就是控制關閥的氣路的電磁線圈必須和關到位的限位聯鎖，控制關開閥的氣路的電磁線圈必須和開到位的限位聯鎖；現場有可能會接錯線的或者接錯氣路的，送電前檢查下A/B出口的氣路即可判斷是否正確。
如果線圈只是單控了，那只能完成電動開閥或者關閥的功能（就看線圈那個通電了）
